60W17KP4

规格型号	60W17KP4
频率	17kHz
电容	5000（pF）±10%
阻抗	≤20Ω
最大输出功率	60W
辐射面	69mm
陶瓷直径	38mm
高度	111mm
重量	813g

产品详情

清洗换能器

利用压电效应实现电能与声能相互转换的器件称为压电换能器，它由辐射头、电极片、后金属盖、预应力螺钉（螺杆）、压电晶片以及绝缘管组成。它广泛应用于超声波清洗机及工业用大功率清洗设备。

产品特点

◊ 效率高：机械 Q 值高，电声转换效率高达 95%以上。

◊ 振幅强：振子振速高，与磁致伸缩振子相比，振幅提高 50%以上。

◊ 耐热性好：使用温度范围广，谐振阻抗低，可连续工作，发热小。

◊ 安装方便：只需用螺栓紧固即可，易安装，可靠性高。

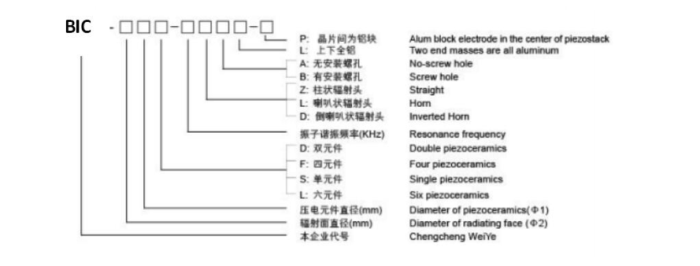

命名方法

产品分类

A．压电晶片分类：采用黑色晶片的P4系列和采用黄色晶片的P8系列；

B．频率分类：低频系列（17~23KHz）、中频系列（25~28KHz）、中高频系列（33~60KHz）和高频系列（68-200KHz）；

C．功率分类：30W系列（含35W）、50W系列（含60W）、100W系列（含80W）及其他非常规功率；

D．形状分类：直柱形和喇叭型；

频率的选择

换能器频率与波长成反比，波长大小与空泡直径大小有关（严格意义说，是频率低成核的时间较长所致），而空泡直径与其爆炸压力成有关。一般频率越高，波长小，空泡直径小，爆炸压力低，但空泡密度高，渗透性好。

基于以上原理：

低频（17~23KHz）：被清洗物污垢较重或较难被清洗，且爆炸冲击对被清洗物表面伤害不大时，应选择低频系列换能器。常用行业有：磁性行业、汽保行业、纺织行业等。注意，此系列的噪声较大，最好做隔音处理。

中频（25~28KHz）：被清洗物污垢稍重或清洗难易适中，且爆炸冲击对被清洗物表面伤害不大时，应选择中频系列换能器。此系列行业应用广泛，常见的有：机械加工行业、电镀行业、餐饮行业等。

中高频（33~60KHz）：被清洗物污垢较轻、清洗容易，或对爆炸冲击对被清洗物表面伤害有要求时，应选择中高频系列换能器。常用的行业有：精密零件、玻璃眼镜、电子元器件、电路板等；

高频（68-200KHz）：被清洗物污垢很轻、清洗容易，要求对爆炸冲击对被清洗物表面禁止有任何伤害时，应选择高频系列换能器。常用的行业有：半导体、特殊的高精密零件等。

清洗换能器性能参数表
规格	高度 (mm)	辐射面直径 (mm)	晶片直径 (mm)	重量 (g)	频率 (KHZ)	阻抗 (Ω)	电容 (PF)±10%
35W54KP4	41.5	31	30	130	54	≤20	3850
35W54KZAP4(OLD)	40	38	30	145	54	≤20	3850
35W200KZBP4	41.5	31	30	130	200	≤25	3850
60W80KP4	62	40	38	319	80	≤20	5000
60W100KP4	53	39	38	290	100	≤20	5000
100W25KP4	77.5	66	45	717	25	≤20	6600
100W25KP8	77.5	66	45	717	25	≤20	5200
120W28KP4	69	66	50	750	28	≤20	9000
100W30KP8	64	66.5	45	559	30	≤20	5200
100W28KP4	67	66	45	626	28	≤20	6800
100W28KP8	67	66	45	626	28	≤20	5200
100W22KP8	92	68	45	818	22	≤20	5200
60W28KP4	68	59	38	466	28	≤20	5200
60W28KP8	68	59	38	466	28	≤20	3800
60W25KP4	77	59	38	529	25	≤20	5200
60W25KP8	77	59	38	529	25	≤20	3800
120W68KP8	67	52	50	590	68	≤20	5000
60W28/40KP4	66	64	38	430	28/40	≤25	4800
60W70KP4	76	50	38	463	70	≤20	5200
100W20KP8	94	66	45	890	20	≤20	5300
60W40KLBP4	52	45	38	299	40	≤20	4800
60W40KLBP8	49	45	38	299	40	≤20	3900
60W40KLBP8（OLD）	53	45	38	303	40	≤20	3900
60W40KLAP8	51	48	38	295	40	≤20	3800
60W40KLAP8(OLD)	55.5	49	38	305	40	≤20	3800
60W33KP4	63	48	38	422	33	≤20	4800
50W40KP4	49	45	35	258	40	≤20	4000
50W40KLBP4(OLD)	53	45	35	263	40	≤20	4000
50W28KP4(Allen)	72	45	35	400	28	≤20	4000
50W28KP4(Hex)	83.5	45	35	425	28	≤20	4000
60W120KP4	59	39	38	366	120	≤20	5000
50W135KP4	54	37	35	214	135	≤20	4000
60W17KP4	111	69	38	813	17	≤20	5000
100W40KLBP4	50	54	45	402	40	≤20	6800
100W40KLBP8	50	54	45	402	40	≤20	5200
上下全铝	54	45	38	232	40	≤20	4000
120W三频	82	59	50	759	28.1/42.1/53.3	——	8000
50W40K(绝缘)	58	45	35	250	40	≤25	4000
50W28K(绝缘)	83	45	35	394	28	≤25	4000
50W33K（绝缘）	66	45	35	389	33	≤20	4200
60W31K/54K	57	59	38	390	31/54	≤80	5200
70W17K	94	72	35	856	17	≤20	2600
120W25K(绝缘)	84	66	50	874	25	≤20	8000
