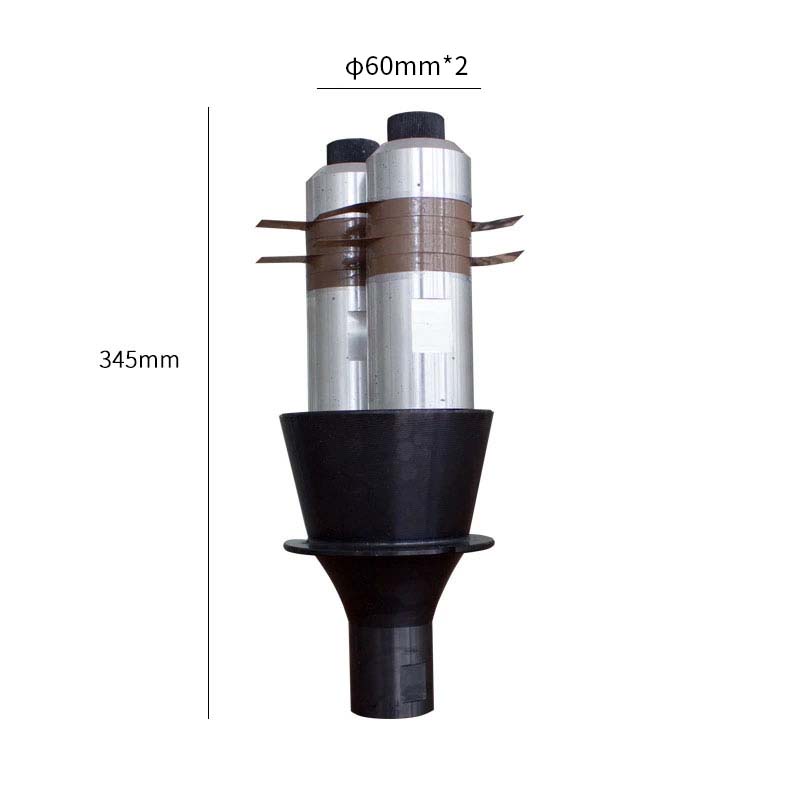

BIC-6060F-15ZP8-D

规格型号	4200W15KP8
频率	15kHz
电容	16500（pF）±10%
阻抗	＜12Ω
最大输出功率	4200W
辐射面	60mm*2
陶瓷直径	60mm
变幅杆连接螺纹	M20*1.5
高度	345mm
重量	12026g

产品详情

聚能换能器

超声波聚能换能器主要应用于超声波焊接、打孔、抛光等。

超声波塑料点焊机工作原理

发生器产生20k的高频高压信号施加于超声换能器上，换能系统把电能转化为高频机械振动能，通过变幅杆放大振幅后从焊接工具头输出，作用在塑料（或聚合物）焊件上。机械系统施加压力，超声振动能量在焊件中传播，在上焊件与下边的接口处体应变大因而所吸收热量也大使得焊件迅速熔化并填充与接口的缝隙，而后冷却凝固完成焊接。工作原理示意图：

超声波塑料点焊机产品优势

●环保，无需溶剂、粘贴剂或其它辅助物，环保无污染；

●智能，①自动搜频、自动追频，精度高。无需人工调节;②超声振幅从0%-100%无级可调，智能匹配不同产品类型;③可储存300余条焊接记录;

●高效，替代人工焊接，提高效率，降低成本。

基于以上优势超声波焊接可广泛应用于医用口罩耳带焊接、医用防护服、服装、玩具等多个行业及领域。超声波焊具有焊接成本低，效率高、环保、安全的特点，决定了它具有广泛的应用前景及良好的社会经济效益。

超声波塑料点焊机产品技术参数
项目	技术参数
输出功率	900-3000W
工作频率	15KHZ/20KHZ
工作电源	AC220V 50HZ
自动搜频时间	＜15
自动追频时间	0.1-55
电源重量	4KG
功率稳定度	≤8%
远程端子动态响应时间	≤15ms
过流保护电流	12A
过流保护时间	100ms

聚能换能器性能参数表
型号	规格	高度 (mm)	辐射面直径 (mm)	晶片直径(mm)	重量（g）	频率（KHZ）	阻抗（Ω）	电容（PF）±10%	连接螺纹
BIC-6060F-15ZP8	2600W15KP8	167	60	60	1870	15	≤15	8600	M201.550
BIC-5060F-15DP8	2000W15KP8	173	50	60	1770	15	≤15	9000	M20*1.5
BIC-6060F-20ZP8	1800W20KP8	118	60	60	1340	20	≤15	11000	M20*1.5
BIC-2525D-28ZP8	100W28K	91	25	25	160	28	≤50	1800	M8*1
BIC-3030D-28ZP4	200W28KP4	92	30	30	230	28	≤20	3000	M81/M81.25
BIC-3030F-30ZP4	500W30KP4	77	30	30	255	30	≤15	6200	M10*1.5
BIC-3030F-30ZP8	500W30KP8	77	30	30	255	30	≤15	4500	M10*1.5
BIC-4040F-20ZLP8	900W20KP8	112	40	40	715	20	≤15	9000	1/2-20UNF
BIC-3840F-20DP8	900W20KP8	123	38	40	700	20	≤10	9500	1/2-20UNF
BIC-3850F-20DP4	1300W20KP4	124	38	50	935	20	≤10	15000	1/2-20UNF
BIC-5050F-20ZP8	1500W20KP8	124	50	50	970	20	≤10	10000	1/2-20UNF
BIC-3840L-20DP8	1500W20KP8	120	38	40	650	20	≤15	12000	1/2-20UNF
BIC-3850F-20DLP8	1500W20KP8	132	38	50	875	20	≤10	11000	1/2-20UNF
BIC-4040F-20ZLP8	700W20KP8	133	40	40	605	20	≤15	10000	1/2-20UNF
BIC-5050D-20D-P8	600W20KP8	122	50	50	837	20	≤15	6000	M16*2
BIC-5050F-15ZP4	1500W15KP4	171	50	50	1230	15	≤12	15000	M20*1.5
BIC-4050L-20DP8	2000W20KP8	128	40	50	900	20	≤10	19000	1/2UNF
BIC-5555F-20ZP8	2000W20KP8	128	55	55	1230	20	≤10	11000	M18*1
BIC-7070F-15ZP8	2500W15KP8	168	70	70	2520	15	≤15	13000	M20*1.5
BIC-2525D-35ZLP8	100W35KP8	150	25	25	217	35	≤50	1700	M8*1.25
BIC-4250F-20DP4	2000W20KP4	126	42	50	900	20	≤15	16000	1/2-20UNF
BIC-3040FL-28P8	900W28KP8	92	30	40	440	28	≤15	10000	M10*1
BIC-2830D-38DLP4	200W38KP4	65	28	30	155	38	≤15	3000	M8*1.25
BIC-2020D-38ZLP8	100W38KP8	65	20	20	80	38	≤50	1000	M8*1.25
BIC-2525D-35ZP8	100W35KP8	150	25	25	217	35	＜25	2000	M8*1.25
BIC-2525F-28ZP8	500W28KP8	190	25	25	291	28	＜25	4000	M8*1
BIC-3030D-28ZP8	300W28KP8	195	30	30	405	28	＜35	3000	M10*1
BIC-3838F-20ZP8	1000W20KP8	185	38	38	2120	20	＜25	7200	1/2-20UNF
BIC-4545F-20ZP8	1500W20KP8	255	45	45	2324	20	＜25	10000	1/2-20UNF
BIC-5050F-20ZP8	2000W20KP8	243	50	50	2583	20	＜25	12000	1/2-20UNF
BIC-5050L-20ZP8	2500W20KP8	245	50	50	2613	20	＜25	14000	1/2-20UNF
BIC-5050L-15ZP8	2500W15KP8	345	50	50	3720	15	＜25	14000	M20*1.5
BIC-6060F-15ZP8	2600W15KP8	350	60	60	5245	15	＜25	8600	M20*1.5
BIC-6060F-15ZP8-D	4200W15KP8	345	60x2	60	12026	15	＜12	16500	M20*1.5
BIC-7070F-15ZP8	4200W15KP8	345	70	70	5847	15	＜25	12000	M20*1.5
BIC-2135D-28DP4	600W28KP8	185	21	35	418	28	＜25	4100	M8*1
	300W28K	87.5	22	30	210	28	≤15	6000	M8*1.25
	300W35K	70.5	24	30	185	35	≤15	8000	M8*1.25
